Högbergets gruvfält, dagblad o gruvkartor

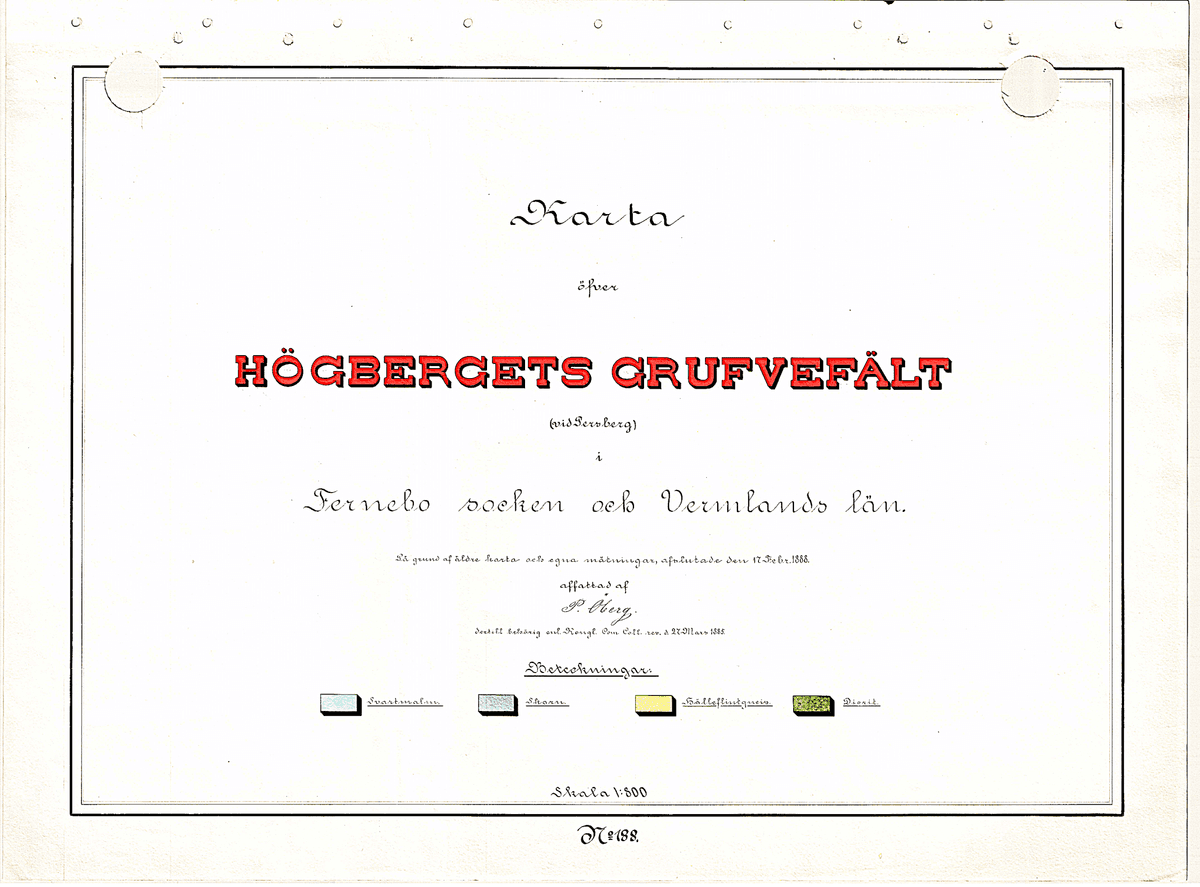

Karta öfver HÖGBERGETS GRUFVFÄLT (vid Persberg) i Fernebo socken och Vermlands län.
På grund af äldre karta och egna mätningar, af slutade den 17 febr1888. Affattad af P.Öberg.
Dertill behörig enl Kongl. com. coll. res. d. 27 Mars 1883.

Karta: SGU

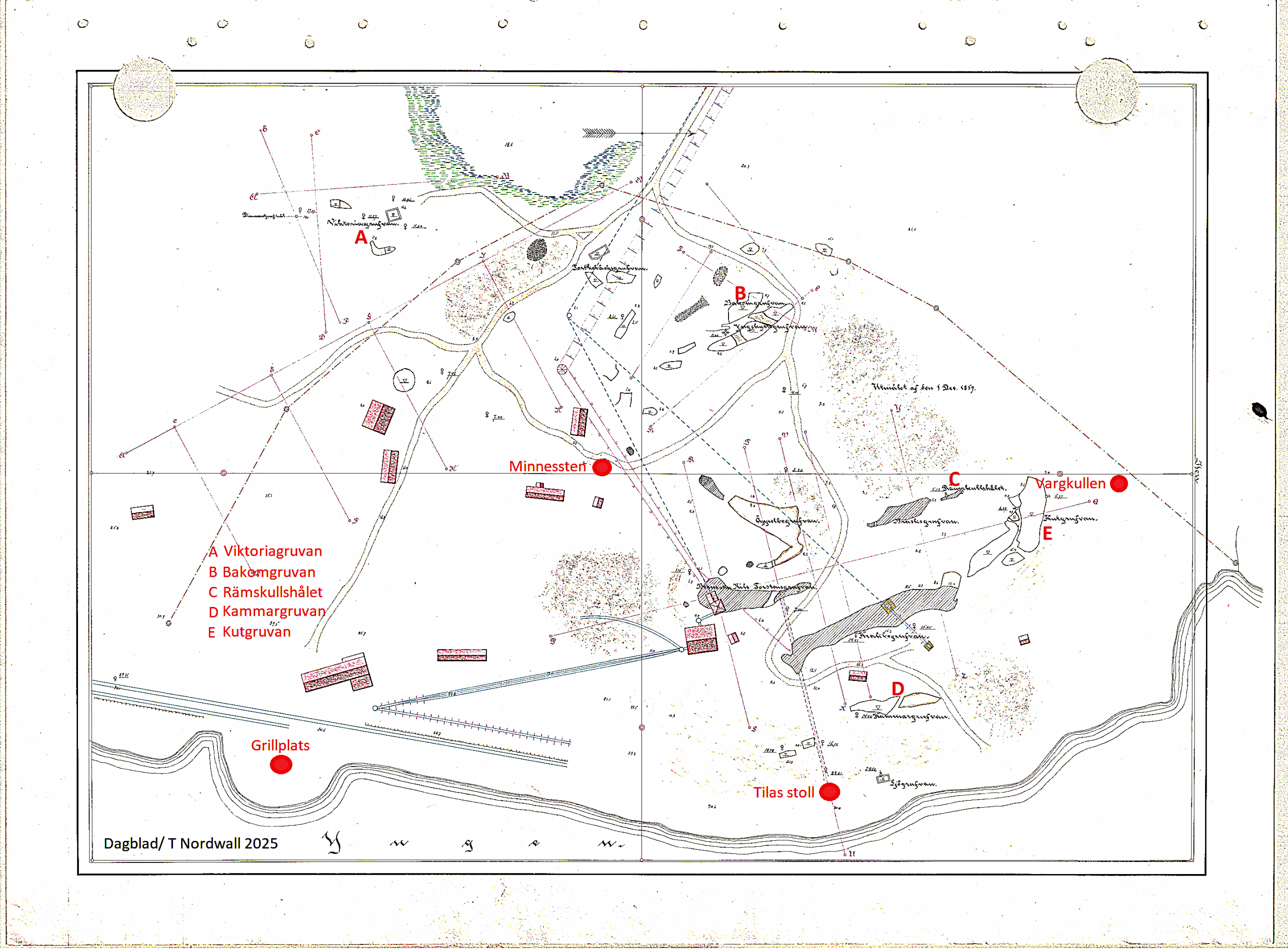

Dagblad. Viktoriagruvan, Bakomgruvan, Rämskullshålet och Kammargruvan är ju inte så ofta nämnda bland Högbergsfältets gruvor, Kutgruvan har på senare år fått många besökare.

.

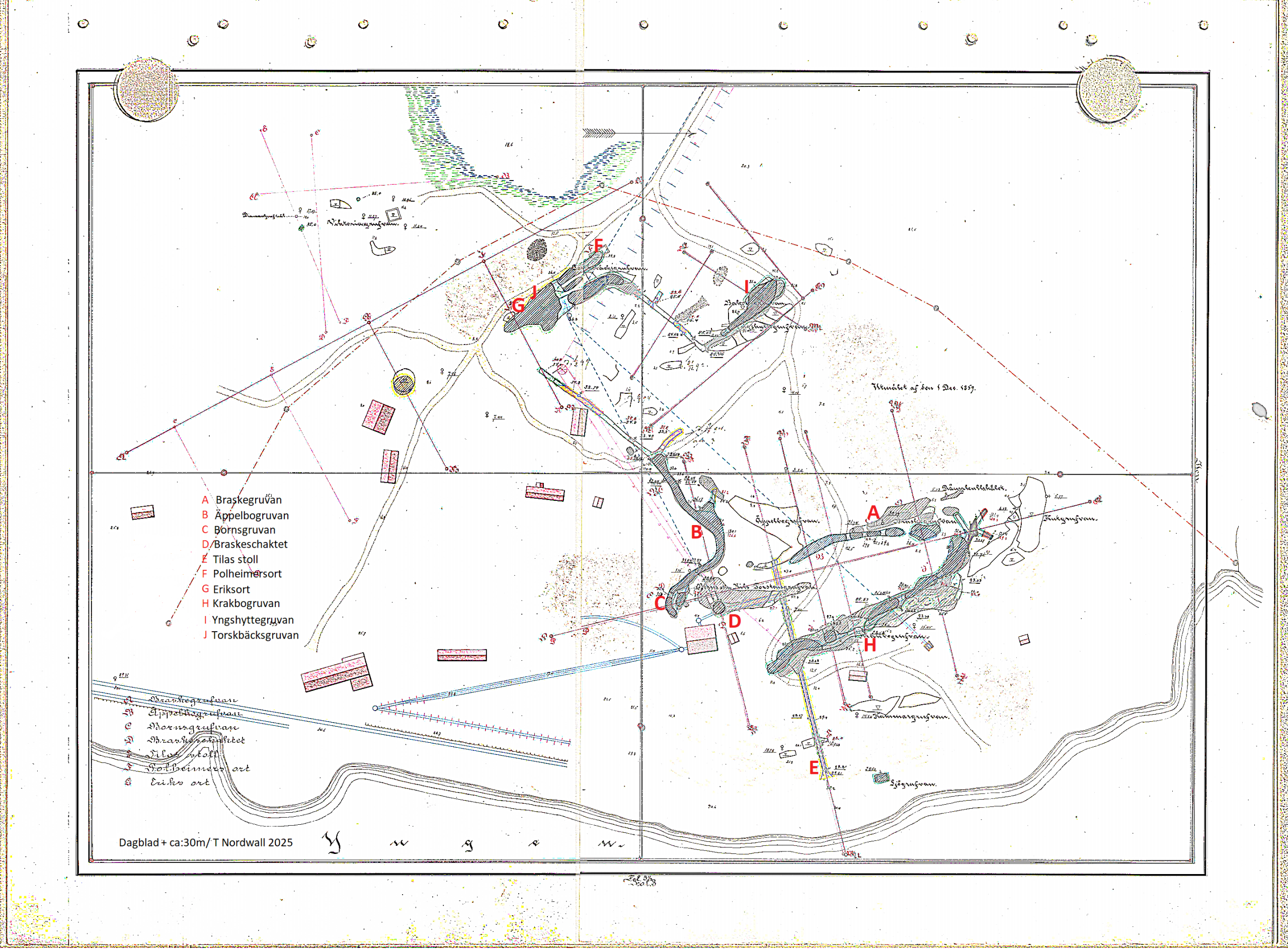

Nivå ca: 30m. Det här bladet är intressant, med Tilas stoll och med orten från Äppelbogruvan som sträcker sig mot sydväst.

.

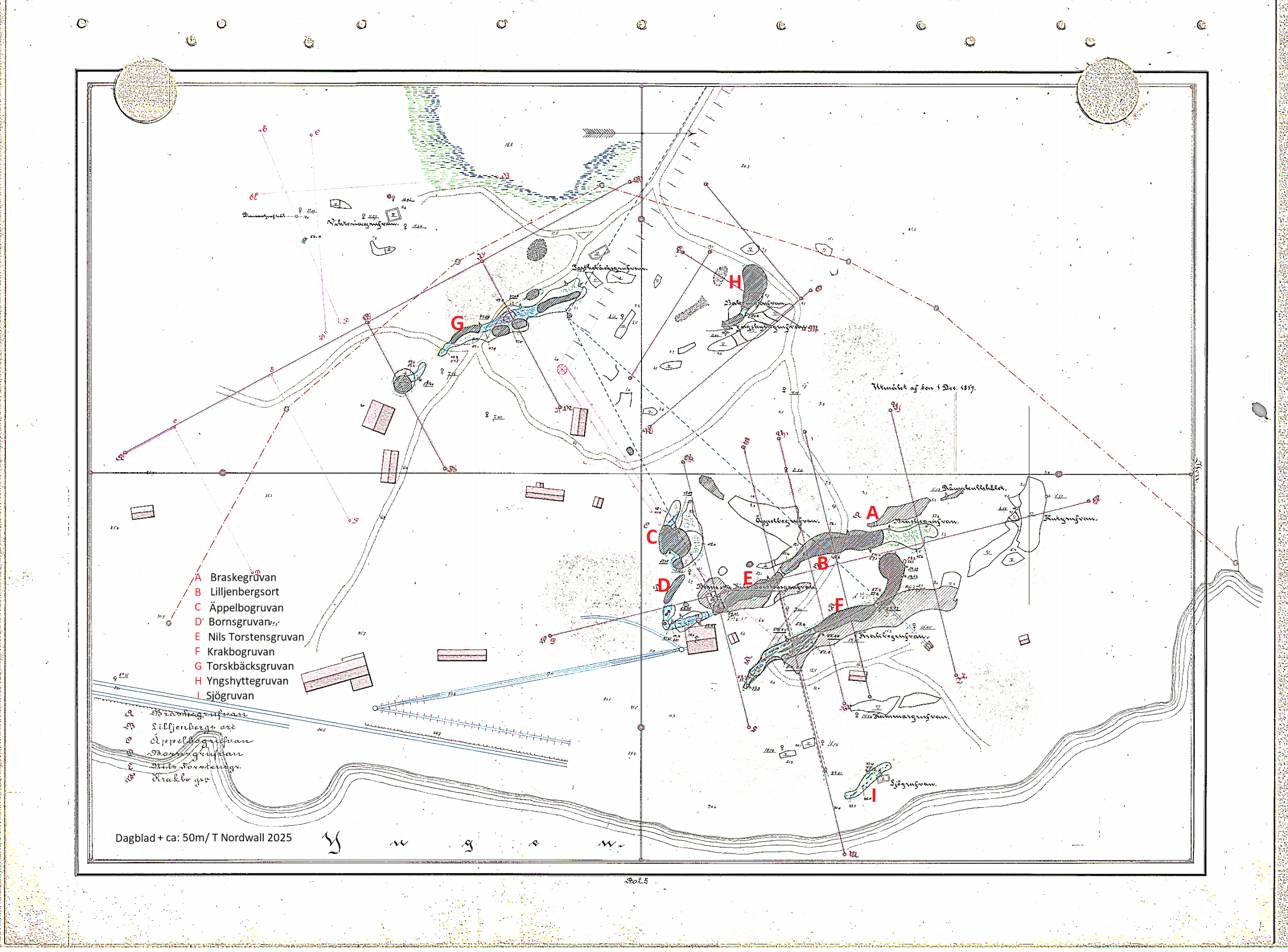

Nivå ca: 50m. Här kan du se Sjögruvans utbredning med dragning mot söder och väster, I på kartan.

.

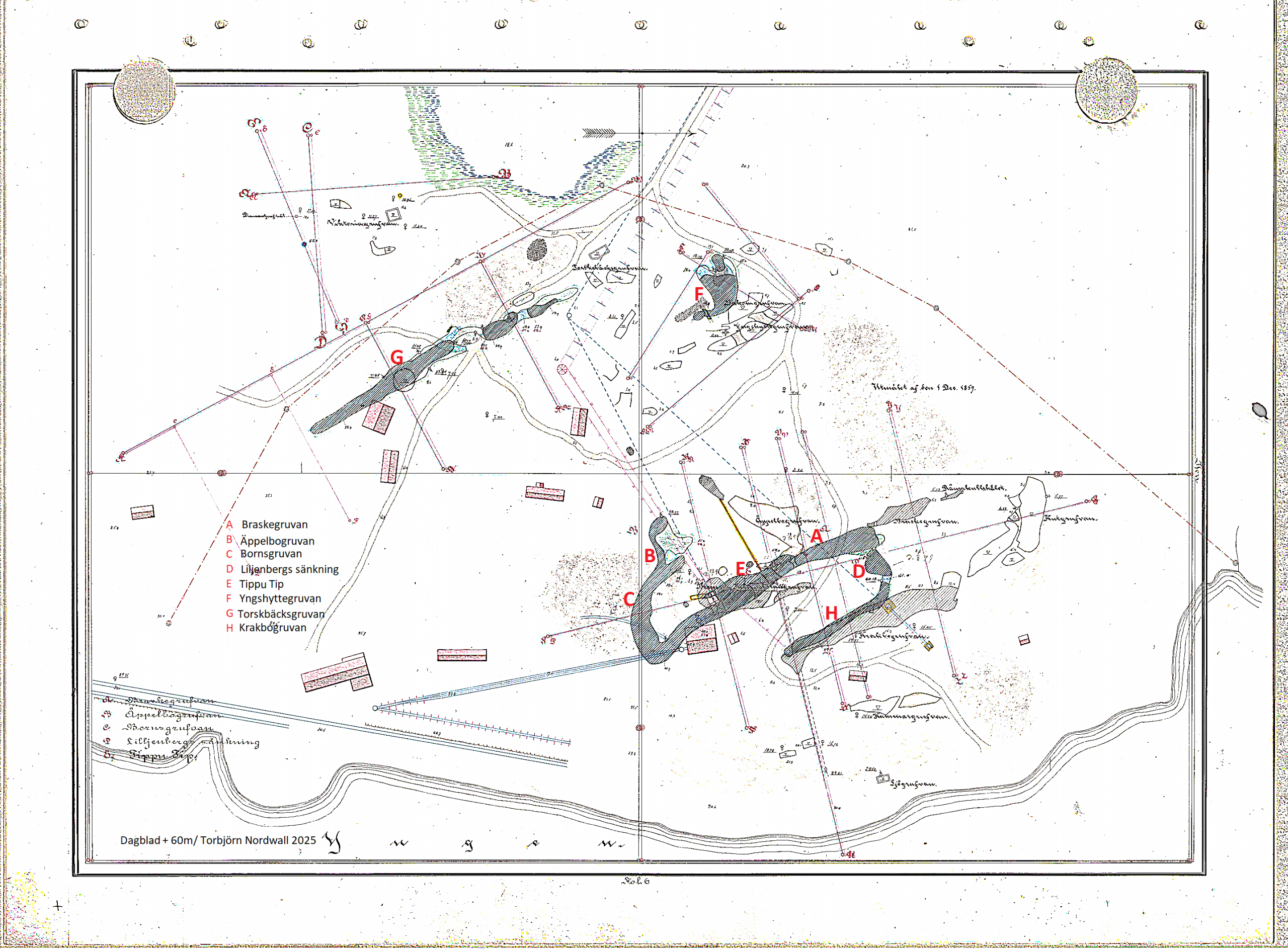

Nivå ca: 60m. I Braskegruvan fanns brytningsrummet Tippu Tip, ett ovanligt namn som kan ha hämtats från en arabisk handelsman och slavhandlare som var verksam på Zanzibar och i Östafrika

.

Nivå ca: 100m. Undersökningsorten Zanzibar går från Braskegruvan under Krakbogruvan och vidare mot öster och sjön.

.

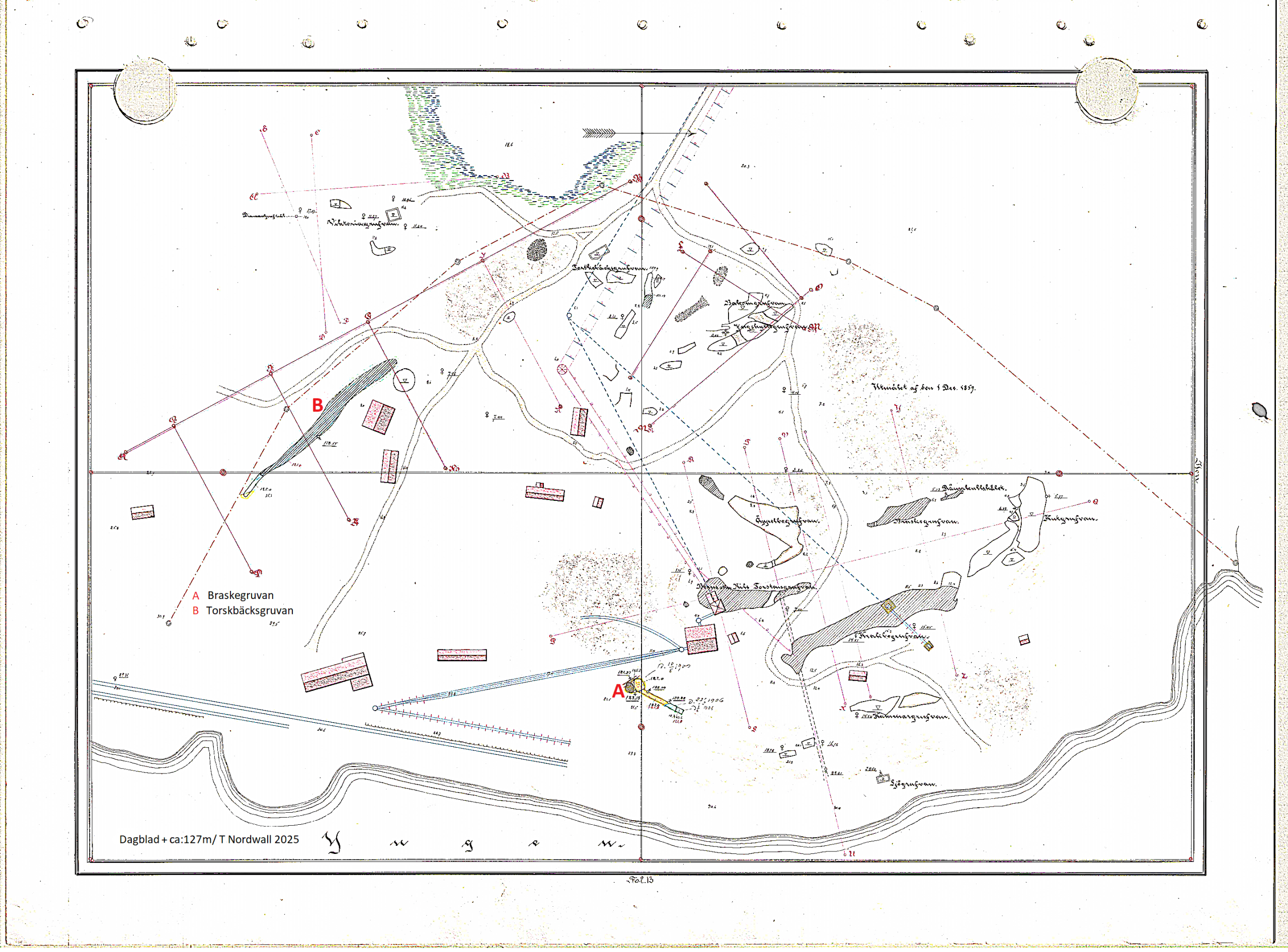

Nivå ca: 130m. Största noterade djup för Braskegruvan är 132,8 m den 10/5 1900. Den 23/8 1906 gjordes den sista anteckningen på gruvkartan över Braskegruvan. De sista åren bedrevs bara arbeten för att försvara rätten till gruvans utmål, det innebar att man höll gruvan i driftdugligt skick.

.

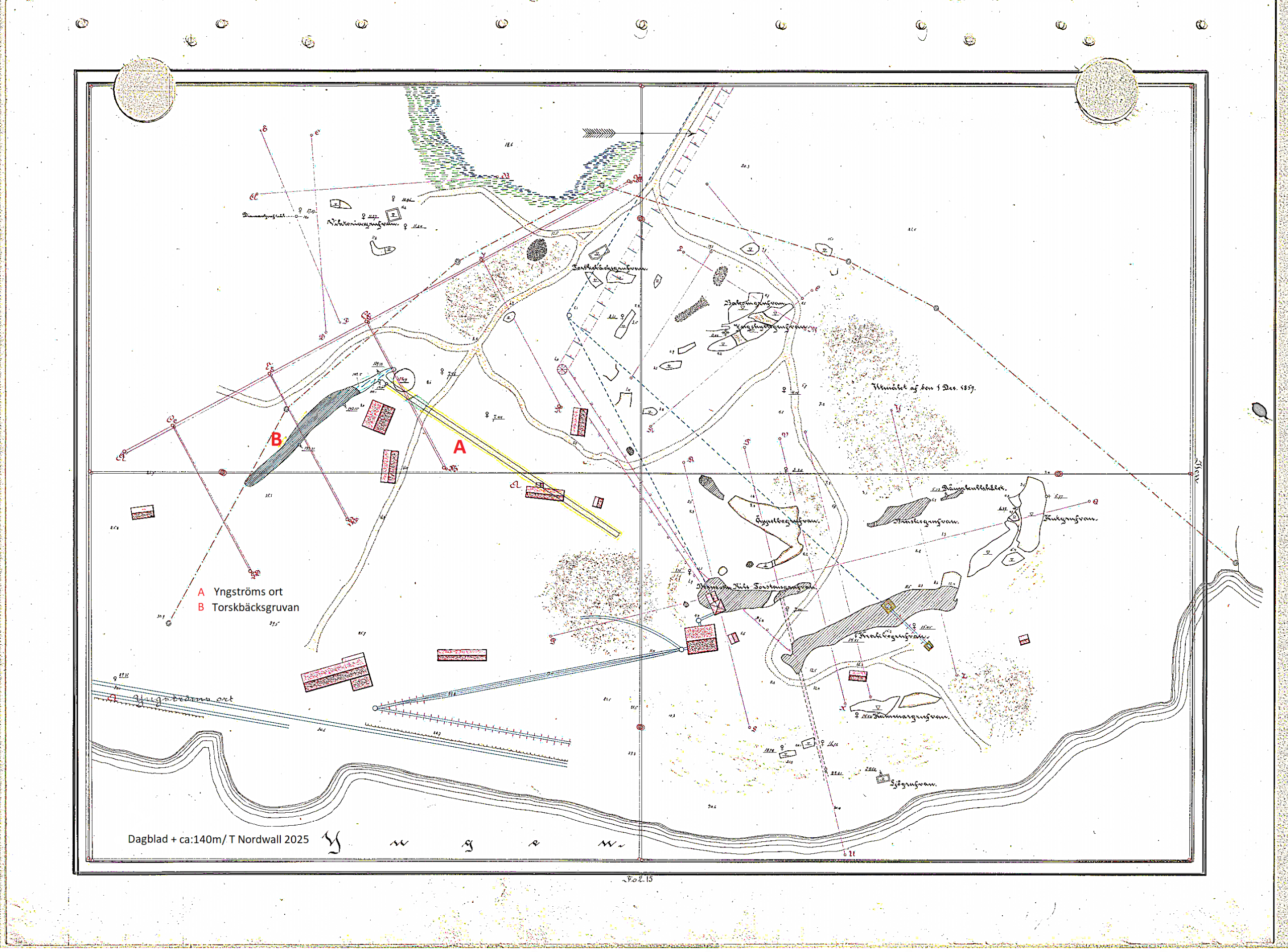

Nivå ca:140m. År 1881 anlades på 139m avv Yngströms ort åt öster, rakt mot Braskegruvans schakt, för att undersöka om malmkropparna i de längre mot öster liggande gruvorna kunde hittas på detta djup. År 1886 inställdes arbetet utan att några malmtillgångar hittats. Orten hade då en längd av 129m.

.

Nivå ca:215m. I mitten av 1880-talet började fyndigheten avta. År 1886 anlades en försökssänkning som gick ner till 217m avv utan att uppvisa någon brytvärd malm, en försöksort drevs 22m i sydvästlig riktning på 212m avv med samma dåliga resultat.

.

Tvärprofil Nils Torstens och Braskegruvorna

.

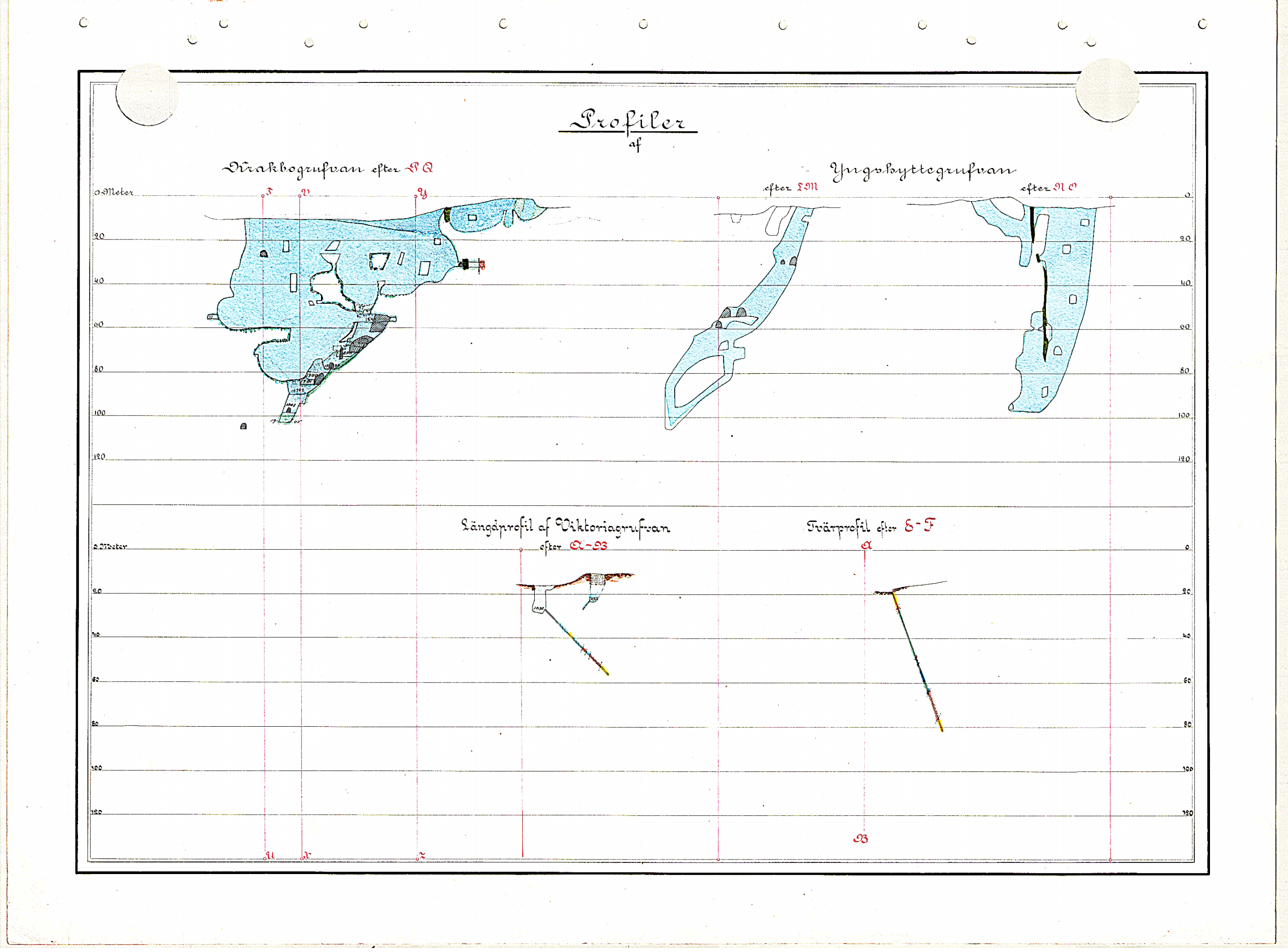

Profiler Krakbo, Yngshytte och Viktoriagruvorna

.

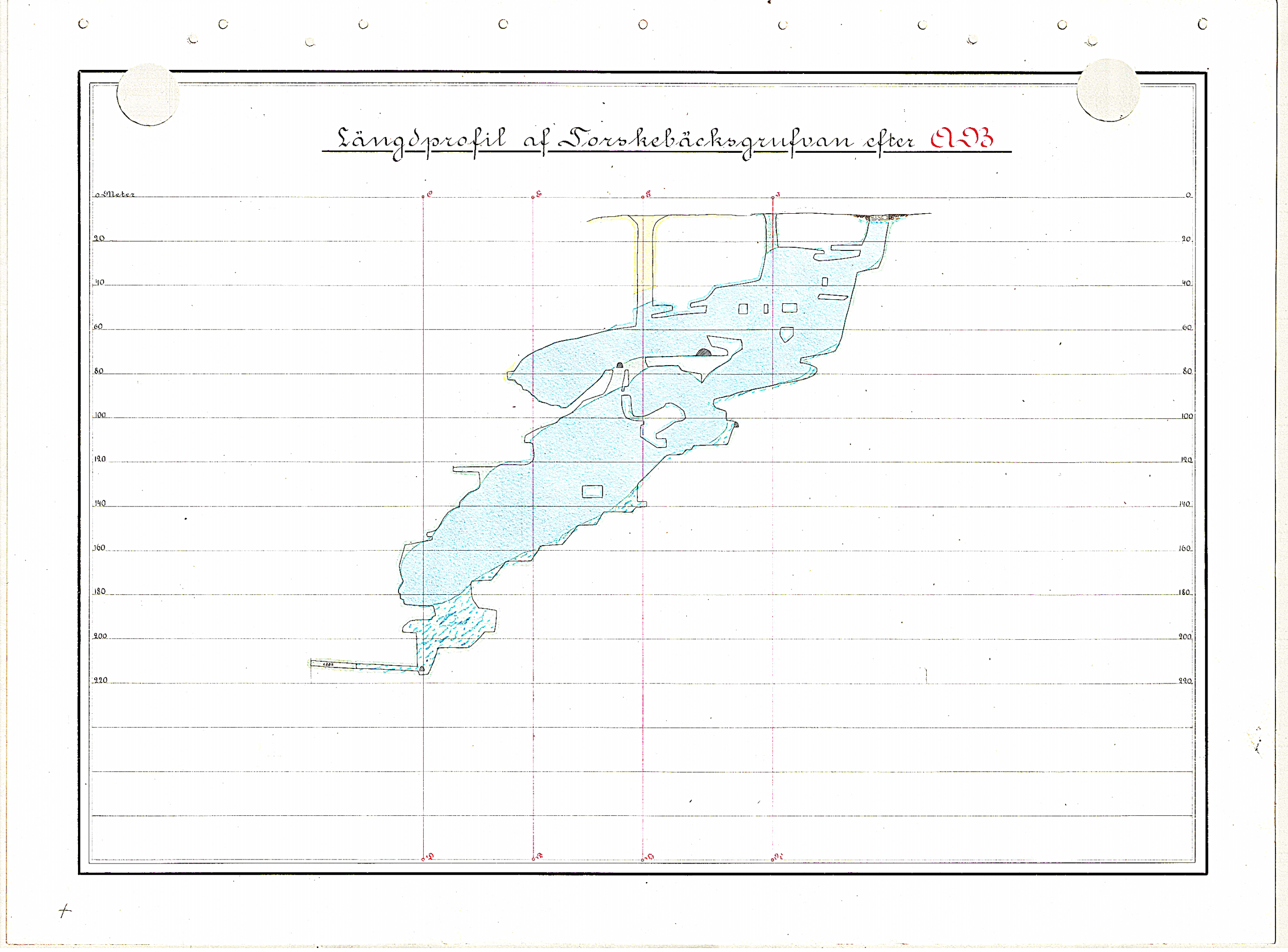

Längdprofil Torskbäcksgruvan

.

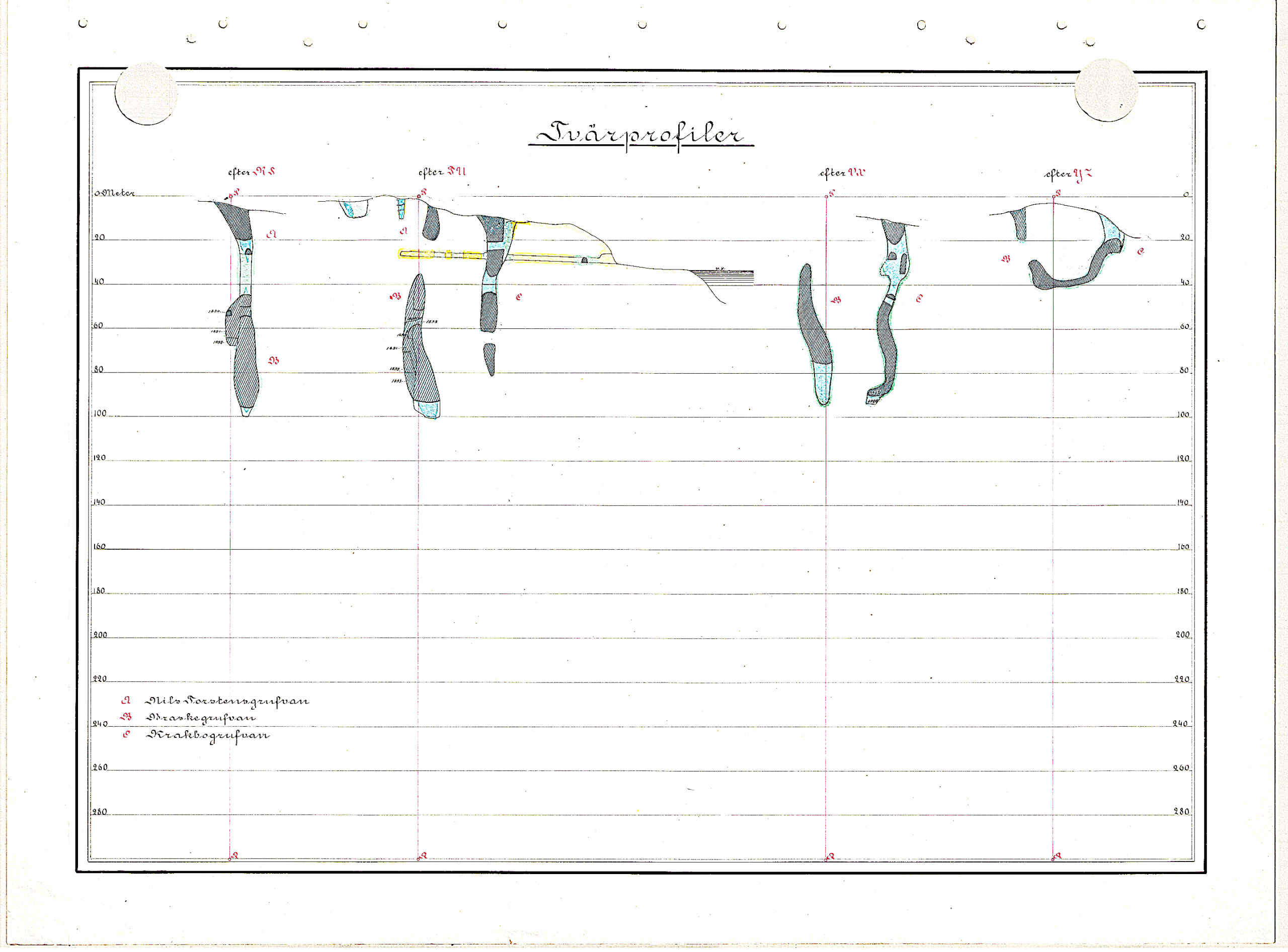

Tvärprofiler Nils-Torstens, Braske och Krabogruvorna

.
